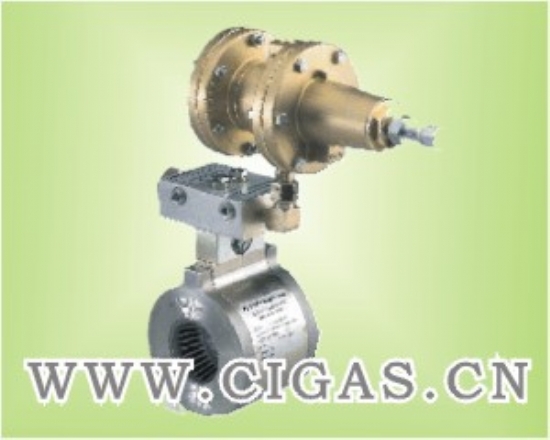

美国AMCO AFV-600/AFV-300Axial Flow Valve轴流式调压阀
进口压力高(最高可达100 bar ), 出口压力调节范围广(20 mbar~42 bar ), 流量大(最高可达 64568000Nm³/h),在同等能力的调节器中, AFV是体积最小的, 它可以安装在任何地方, 取任何安装姿势,背靠背安装或借助于多孔环.可最大限度地减小整个调压站的尺寸.
特点：
结构简单、独特、低差压起动、体积小、重量轻、维护方便
备件极少、用途广泛、性能安全可靠、可作放散阀使用
技术参数：
|
最大进口压力 |
300系列：50bar
600系列:100bar |
连接尺寸 |
300系列:2",3"4",6",12"
600系列:2",4",6",8" |
|
出口压力范围 |
20mbar-42bar |
温度范围 |
-30℃- 65℃ |
|
流量 |
最大
1047840Nm3/h |
材料 |
阀体:碳钢 鼠笼件:不锈钢
导流帽、螺栓、不锈钢
柔性钢 300系列：Hydrin200
600系列：Buna N
O型环:Buna N |
|
调压精度(RG) |
±5% |
|
关闭压力(SG) |
+10% |
|
最小工作差压 |
0.04bar |
最大工作压差 |
70bar |
指挥器
这是一种装有弹簧的减压器,是用来平衡轴流式调压阀控制口的压力,指挥器是决定功能(减压或释压)和调整出口压力或释放压力的关键,常用指挥器的型号规格如下:
|
型号 |
最大入口压力 |
出口压力范围 |
功能 |
|
1203 |
100kgf/cm2 |
1.25kpa-0.35kgf/cm2 |
中低压减压 |
|
ZSC-100 |
100kgf/cm2 |
7kpa-23f/cm2 |
中高压减中低压 |
|
ZSC-320-100 |
100kgf/cm2 |
10kgf/cm2-42kgf/cm2 |
高压减中高压 |
|
ZSC-150 |
100kgf/cm2 |
7kpa-23f/cm2 |
中压释压 |
|
ZSC-150-100 |
100kgf/cm2 |
10kgf/cm2-42kgf/cm2 |
高压释压 |
|
ZSC-60L |
100kgf/cm2 |
0.2kgf/cm2-23kgf/cm2 |
中高压减中低压 |
|
ZSC-60H |
100kgf/cm2 |
23kgf/cm2-63kgf/cm2 |
高压减中高压 |
