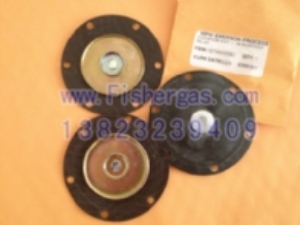

产品名称：1098-EGR调压器膜片，O型圈，垫片，维修配件
关键词：1098-egr,6351,6352,FISHER阀门,1098H-EGR修理包,配件包,修理包,配件,皮膜 型号：1098-EGR 品牌：美国FISHER费希尔 规格：1098-EGR 价格：0 元/台 浏览次数：2171 次  |
1098-EGR 型主阀零配件跟换维修指南
一.更换快换装阀内件组件
如果更换整个阀内件组件，请执行此程序。完整的主阀及 阀内件组件的标号示于图 12 和图 13。阀内件组件
的一些 更换用装配号列于零件清单中。
1. 对于铸铁阀体，拆下螺栓（标号 3)，或对于钢制阀体，拆下六角螺母（标号 29，未显示)，从阀体(标号 1）
上撬起阀体法兰 (标号 2)，然后取出阀内件组件。
2. 在阀体或阀内件组件裸露表面上进行必要的检查、清洗或维护。必要时更换垫圈（标号 4）或阀笼 O型圈
（标号 17)。
3. 对于预装的更换用阀内件组件，旋开指示器防护罩 (标号 19)，检查指示器零位设置，并查看指示器螺母
（标号 22）法兰是否与指示器刻度盘(标号 18）上的底部标记 对齐。如果没有对齐。若没有对齐，移开指
示器刻度盘，并分开指示器螺母和六角螺母（标号 8)。将指示器刻度盘放在指示器底座（标号 5）的肩部
上紧贴住，然后旋转指示器螺母，直至法兰与刻度盘底部标记对齐为止。然后将两个螺母互缩，并安装指示
器刻度盘和防护罩。
4. 用优质通用润滑油涂敷在与阀体接触的阀体法兰和阀笼密封表面上。安装阀内件组件，并均匀的拧紧螺栓
或双头螺栓。阀内件组件放置在阀体内时无特殊方位要求。
二.更换阀内件零部件
当检查、清洗或更换阀内件组件的各个零部件时，请执行 此程序。各标号示于图 12 和图 13。
*注意：在步骤 1 中，无需拆下阀体法兰（标号 2),就可对弹簧（标号 9)、法兰 O 型圈、行程指示器各零件
或可选的行程限位器进行维护(标号 32)。
1. 拆下指示器底座（标号 5）及其附属零件。如果只需对底座及其附属零件进行维护，可跳至第 5 步。
2. 拆下铸铁阀体上的螺栓（标号 3）或钢制阀体上的六角螺母（标号 29，未显示），从阀体（标号 1）
上撬松阀体法兰。
3. 如有必要，可将阀体作为固定夹具。翻转阀体阀兰，并将其如图 10 中所示那样固定在阀体上，必要时先取
下管塞（标号 31)。
4. 为维护端口密封件（标号 12)、上位密封件( 标号 15）或阀塞部件，将阀座（标号 13）从阀笼（标号 11）
中旋出，并阀笼从阀体法兰中旋出。为方便操作，可将扳手手柄或类似的工具插入阀芯槽（图 10) 中，或者
用管扳手套住标准或 WhisperTrim™ 阀内件阀笼外围，并带动旋转，也可以用一根软棒穿过标准阀笼的开口
实现。为取出活塞环( 标号 14）和 / 或阀塞 O 型圈 ( 标号 20)，应从阀体阀兰中取出阀塞（标号 16)，
将螺丝刀插入活塞环开口折叠区域，展开活塞环。如果不需进行更多的维护，则可跳至第 6 步。
5. 为了更换阀体法兰或维护弹簧、指示器阀杆(标号 10)、阀杆 O 型圈（标号 7)、弹簧座(标号 28)、E 型环
（标号 23）或可选的行程限位器，应取下指示器防护罩（标号 19）和指示器刻度盘（标号 18)。由于弹簧上
还留有部分压力，需小心地取下法兰螺母（标号 22）和六角 螺母(标号 8)。由于轴套（标号 6）为压配合，
因此无需拆下轴套，只要插入一把螺丝刀，就可取下阀杆O 型圈。如有必要，旋松行程限位器（如果使用),
把 E 形环从指示器阀杆上卸下。
6. 如有必要，请更换和润滑如垫圈（标号 4）和阀笼O型圈（标号 17）之类的零件。如果取下了端口密封件和
上位密封件，确保将它们安装回其固定槽位中，且凹面朝外。同样为了便于安装，可按需要在其它零件表面
进行润滑。如果只卸下了指示器底座及其附属零件，则不需对主阀进行更多的维护。
7. 将阀塞 O 型圈（标号 20）和活塞环（标号 14）安装到阀塞上。将阀塞插入阀体法兰内，将阀笼连同上位密
封件和 O 型圈安装进阀体法兰中，然后将阀座连同端口密封件安装在阀笼内。对各密封件涂敷薄薄一层润滑
剂，以利于装配保护。进行该步骤时，可如图 10 所示以阀体为夹具，可将扳手手柄或类似工具插入阀芯槽
位中，用来在便拧紧阀芯和阀笼时起到杠杆增力的作用。
8. 取下倒置的阀体法兰（如果它是固定在阀体上)。用高等级通用润滑油涂敷在与阀体接触的阀体法兰和阀笼密封
表面上。将阀体法兰安装到阀体上，并用螺栓或双头螺栓均匀地将其固定。必须在法兰侧面螺纹口上安装管塞
（标号 31)，才能正常工作。唯有 1 英寸 (DN 25) 例外，因为不用管塞。
9. 应确保法兰、阀杆 O 型圈和轴套安装在指示器底座中。按图 12 所示确定弹簧座方位，并用 E 型环将它连接固
定到指示器杆的开槽末端上。将行程限位器（如果使用）安装在弹簧座上，然后安装弹簧。
10. 小心不要让阀杆螺纹割伤阀杆 O 型圈，将指示器底座放置在指示器阀杆上并落座到弹簧上。在指示器阀杆上安
装六角螺母，之后安装指示器法兰螺母。如需要，可将底座向下压使阀杆螺纹更多地裸露出来。为了保留出指示
器底座安装所需的间隙，向下旋转阀杆上的六角螺母直至螺纹底部以拉起弹簧座。
11. 将指示器底座以及附属零件装入阀体法兰。回退六角螺母直至弹簧完全关闭阀塞，并紧靠端口密封件和上位密封
件，此情况由螺母与指示器底座之间显示的阀杆螺纹所指明。将指示器刻度盘放在指示器底座的肩部上紧贴住，
然后旋转指示器螺母，直至法兰与刻度盘底部标记对齐为止。然后将两个螺母互缩安装指示器刻度盘和防护罩。
EGR 型主阀零件清单 (图 12 和图 13)
*注意：除了特别指出，所示的尺寸是阀体尺寸。
标号 说明 零件号
合成橡胶阀内件备品零件包 (包括: 标号 4, 7, 12,
14, 15, 17, 20, 21, 36, 和 37)
腈橡胶 (NBR)
1 英寸 (DN 25) R63EGX00112
2 英寸 (DN 50) R63EGX00122
3 英寸 (DN 80) R63EGX00132
4 英寸 (DN 100) R63EGX00142
6 英寸 (DN 150) R63EGX00162
氟橡胶 (FKM)
1 英寸 (DN 25) R63EGXFK112
2 英寸 (DN 50) R63EGXFK122
3 英寸 (DN 80) R63EGXFK132
4 英寸 (DN 100) R63EGXFK142
6 英寸 (DN 150) R63EGXFK162
三元乙丙橡胶 (EPDM)
1 英寸 (DN 25) R63EGXEP112
2 英寸 (DN 50) R63EGXEP122
3 英寸 (DN 80) R63EGXEP132
4 英寸 (DN 100) R63EGXEP142
6 英寸 (DN 150) R63EGXEP162
执行机构备品零部件包 (标号 5, 6, 7, 56, 和 57)
尺寸30 腈橡胶 (NBR) R1098X00302
氟橡胶 (FKM) R1098X00502
尺寸40 腈橡胶 (NBR) R1098X00402
氟橡胶 (FKM) R1098X00602
尺寸70 腈橡胶 (NBR) R1098X00702
快换阀内备件件包 (包括的标号参见图 13)
60 Psi (4,1 bar) 弹簧颜色, 绿色
铸铁阀体法兰
1 英寸 (DN 25) 25A3170X012
2 英寸 (DN 50) 25A3170X102
3 英寸 (DN 80) 25A3170X152
4 英寸 (DN 100) 25A3170X222
6 英寸 (DN 150) 25A3170X272
钢制阀体法兰
1 英寸 (DN 25) 25A3170X422
2 英寸 (DN 50) 25A3170X452
3 英寸 (DN 80) 25A3170X372
4 英寸 (DN 100) 25A3170X482
6 英寸 (DN 150) 25A3170X512
8 x 6 英寸 (DN 200 x 150) 25A3170X532
钢制阀体法兰
1 英寸 (DN 25) 25A3170X432
2 英寸 (DN 50) 25A3170X382
3 英寸 (DN 80) 25A3170X462
4 英寸 (DN 100) 25A3170X492
6 英寸 (DN 150) 25A3170X342
8 x 6 英寸 (DN 200 x 150) 25A3170X542
400 Psi (27,6 bar) 弹簧颜色，红色
铸铁阀体法兰
1 英寸 (DN 25) 25A3170X052
2 英寸 (DN 50) 25A3170X112
3 英寸 (DN 80) 25A3170X172
4 英寸 (DN 100) 25A3170X242
6 英寸 (DN 150) 25A3170X312
钢制阀体法兰
1 英寸 (DN 25) 25A3170X442
2 英寸 (DN 50) 25A3170X332
3 英寸 (DN 80) 25A3170X472
4 英寸 (DN 100) 25A3170X502
6 英寸 (DN 150) 25A3170X522
8 x 6 英寸 (DN 200 x 150) 25A3170X552
1.阀体 见下表
2.阀体法兰
铸铁, ENC(2)
2 英寸 (DN 50) 25A3168X012
3 英寸 (DN 80) 24A9034X012
4 英寸 (DN 100) 25A2309X012
6, 8 x 6, 和 12 x 6 英寸(DN 150, 200 x 150, 和 300 x 150) 34A8172X012
WCC 钢, ENC, 热处理
1 英寸 (DN 25) 24A6779X012
2 英寸 (DN 50) 25A2254X012
3 英寸 (DN 80) 25A2300X112
4 英寸 (DN 100) 24A9032X012
6, 8 x 6, 和 12 x 6 英寸(DN 150, 200 x 150, 和 300 x 150) 34A7152X012
不锈钢
1 英寸 (DN 25) (NACE) 24A6779X062
2 英寸 (DN 50) (NACE) 25A2254X082
3 英寸 (DN 80) (NACE) 25A2300X122
4 英寸 (DN 100) (NACE) 24A9032X042
6, 8 x 6, 和 12 x 6 英寸 (NACE)(DN 150, 200 x 150, 和 300 x 150) 34A7152X052
3.螺栓，电镀钢（用于铸铁阀体）
1 英寸 (DN 25) (需 4 个) 1R281124052
2 英寸 (DN 50) (需 8 个) 1A453324052
3 英寸 (DN 80) (需 8 个) 1A454124052
4 英寸 (DN 100) (需 8 个) 1A485724052
6, 8 x 6, 和 12 x 6 英寸(DN 150, 200 x 150, 和 300 x 150) (需 12 个) 1U513124052
3.双头螺栓，钢（用于不锈钢阀体) (未显示）
1 英寸 (DN 25) (需 4 个) 1R284835222
2 英寸 (DN 50) (需 8 个) 1K242935222
3 英寸 (DN 80) (需 8 个) 1A378135222
4 英寸 (DN 100) (需 8 个) 1R369035222
6, 8 x 6, 和 12 x 6 英寸(DN 150, 200 x 150, 和 300 x 150) (需 12 个) 1A365635222
4*.垫圈，复合材料
1 英寸 (DN 25) 14A6785X012
2 英寸 (DN 50) 14A5685X012
3 英寸 (DN 80) 14A5665X012
4 英寸 (DN 100) 14A5650X012
6, 8 x 6, 和 12 x 6 英寸(DN 150, 200 x 150, 和 300 x 150) 14A6984X012
5.行程指示器组件，电镀钢
1 英寸 (DN 25) T21117T0012
1 英寸 (DN 25) (NACE) T21117T0022
2, 3, 和 4 英寸 (DN 50, 80, 和 100) T21107T0012
2, 3, 和 4 英寸 (DN 50, 80, 和 100) (NACE) T21107T0022
6 和 8 x 6 英寸 (DN 150 和 200 x 150) T21120T0012
6, 8 x 6, 和 12 x 6 英寸(DN 150, 200 x 150, 和 300 x 150) (NACE) T21120T0012
6. O 型圈固定器
416 不锈钢 (NACE) T14276T0012
7*. 行程指示器杆 O 型圈
腈橡胶(2) (NBR) 1E472706992
氟橡胶 (FKM) 1N430406382
三元乙丙橡胶 (EPDM) 1D6875X0092
8. 行程指示器六角螺母，电镀钢 1A662228992
9. 弹簧，钢 见下表
10. 行程指示器杆
不锈钢
1 英寸 (DN 25) T14311T0012
2 英寸 (DN 50) T14275T0012
3 英寸 (DN 80) T14312T0012
4 英寸 (DN 100) T14313T0012
6, 8 x 6, 和 12 x 6 英寸(DN 150, 200 x 150, 和 300 x 150) T14314T0012
316 不锈钢 (NACE)
1 英寸 (DN 25) (NACE) T14311T0022
2 英寸 (DN 50) (NACE) T14275T0022
3 英寸 (DN 80) (NACE) T14312T0022
4 英寸 (DN 100) (NACE) T14313T0022
6, 8 x 6, 和 12 x 6 英寸(DN 150, 200 x 150, 和 300 x 150) (NACE) T14314T0022
11. 阀笼
线性, CF8M 不锈钢 (NACE)
1 英寸 (DN 25) 34B4136X012
2 英寸 (DN 50) 34B5838X012
3 英寸 (DN 80) 34B5839X012
4 英寸 (DN 100) 34B5840X012
6, 8 x 6, 和 12 x 6 英寸(DN 150, 200 x 150, 和 300 x 150) 34B5841X012
Whisper Trim™ 阀内件
416 不锈钢
1 英寸 (DN 25) 24A2043X012
2 英寸 (DN 50) 24A5707X012
3 英寸 (DN 80) 24A5708X012
4 英寸 (DN 100) 24A5709X012
6, 8 x 6, 和 12 x 6 英寸(DN 150, 200 x 150, 和 300 x 150) 24A8174X012
316 不锈钢
1 英寸 (DN 25) 24A2043X022
2 英寸 (DN 50) 24A5707X022
3 英寸 (DN 80) 24A5708X042
4 英寸 (DN 100) 24A5709X022
6, 8 x 6, 和 12 x 6 英寸(DN 150, 200 x 150, 和 300 x 150) 24A8174X022
快开特性，铸铁，ENC
1 英寸 (DN 25) 37A7211X012
2 英寸 (DN 50) 37A7212X012
3 英寸 (DN 80) 37A7213X012
4 英寸 (DN 100) 37A7214X012
6, 8 x 6, 和 12 x 6 英寸(DN 150, 200 x 150, 和 300 x 150) 37A7215X022
12*. 端口密封件
腈橡胶(2) (NBR) (标准)
1 英寸 (DN 25) 14A6788X012
2 英寸 (DN 50) 24A5673X012
3 英寸 (DN 80) 24A5658X012
4 英寸 (DN 100) 24A5643X012
6, 8 x 6, 和 12 x 6 英寸(DN 150, 200 x 150, 和 300 x 150) 14A8175X012
氟橡胶 (FKM)
1 英寸 (DN 25) 14A8186X012
2 英寸 (DN 50) 25A7412X012
3 英寸 (DN 80) 25A7375X012
4 英寸 (DN 100) 25A7469X012
6, 8 x 6, 和 12 x 6 英寸(DN 150, 200 x 150, 和 300 x 150) 14A6996X012
三元乙丙橡胶 (EPDM)
1 英寸 (DN 25) 14A6788X022
2 英寸 (DN 50) 24A5673X062
3 英寸 (DN 80) 24A5658X062
4 英寸 (DN 100) 24A5643X052
6, 8 x 6, 和 12 x 6 英寸(DN 150, 200 x 150, 和 300 x 150) 14A8175X022
13*. 阀座环
416 不锈钢
1 英寸 (DN 25), 1-5/16 英寸 (33 毫米) 阀芯 24A6781X012
2 英寸 (DN 50), 2-3/8 英寸 (60 毫米) 阀芯 24A5670X012
3 英寸 (DN 80), 3-3/8 英寸 (86 毫米) 阀芯 24A5655X012
4 英寸 (DN 100), 4-3/8 英寸 (111 毫米) 阀芯 24A5640X012
6 英寸 (DN 150), 7-3/16 英寸 (183 毫米) 阀芯 24A6989X012
8 x 6 英寸 (DN 200 x 150), 7-3/16 英寸(183 毫米) 阀芯 38A4216X012
316 不锈钢 (NACE)
1 英寸 (DN 25), 1-5/16 英寸 (33 毫米)阀芯 (NACE) 24A6781X022
2 英寸 (DN 50), 2-3/8 英寸 (60 毫米)阀芯 (NACE) 24A5670X022
3 英寸 (DN 80), 3-3/8 英寸 (86 毫米)阀芯 (NACE) 24A5655X022
4 英寸 (DN 100), 4-3/8 英寸 (111 毫米)阀芯 (NACE) 24A5640X022
6 英寸 (DN 150), 7-3/16 英寸 (183 毫米)阀芯 (NACE) 24A6989X022
8 x 6 英寸 (DN 200 x 150), 7-3/16 英寸(183 毫米) 阀芯 (NACE) 38A4216X022
14*(2) 活塞环
1 英寸 (DN 25), PTFE (透明) 14A6786X012
2 英寸 (DN 50), PTFE (透明) 14A5675X012
3 英寸 (DN 80), PTFE (透明) 14A5660X012
4 英寸 (DN 100), PTFE (透明) 14A5645X012
6,8x6,和12x6 英寸 (DN150,200x150,和300x150),玻璃填充PTFE(黄色) 14A6985X022
15* 上位密封件
腈橡胶(2) (NBR) (标准)
1 英寸 (DN 25) 14A6789X012
2 英寸 (DN 50) 24A5674X012
3 英寸 (DN 80) 24A5659X012
4 英寸 (DN 100) 24A5644X012
6, 8 x 6, 和 12 x 6 英寸(DN 150, 200 x 150, 和 300 x 150) 14A8176X012
15*.上位密封件 (续)
氟橡胶 (FKM)
1 英寸 (DN 25) 14A8187X012
2 英寸 (DN 50) 25A7413X012
3 英寸 (DN 80) 25A7376X012
4 英寸 (DN 100) 25A7468X012
6, 8 x 6, 和 12 x 6 英寸
(DN 150, 200 x 150, 和 300 x 150) 14A8185X012
三元乙丙橡胶 (EPDM)
1 英寸 (DN 25) 14A6789X022
2 英寸 (DN 50) 24A5674X062
3 英寸 (DN 80) 24A5659X062
4 英寸 (DN 100) 24A5644X052
6, 8 x 6, 和 12 x 6 英寸(DN 150, 200 x 150, 和 300 x 150) 14A8176X022
16*. 阀塞
416 不锈钢
1 英寸 (DN 25) 14A6780X012
2 英寸 (DN 50) 24A6772X012
3 英寸 (DN 80) 24A9421X012
4 英寸 (DN 100) 24A8182X012
6, 8 x 6, 和 12 x 6 英寸(DN 150, 200 x 150, 和 300 x 150) 24A6992X012
316 不锈钢 (NACE)
1 英寸 (DN 25) 14A6780X022
2 英寸 (DN 50) 24A6772X032
3 英寸 (DN 80) 24A9421X022
4 英寸 (DN 100) 24A8182X022
6, 8 x 6, 和 12 x 6 英寸(DN 150, 200 x 150, 和 300 x 150) 24A6992X022
17*. 阀笼 O 型圈
腈橡胶(2) (NBR) (标准)
1 英寸 (DN 25) 10A7777X012
2 英寸 (DN 50) 10A7779X012
3 英寸 (DN 80) 14A5688X012
4 英寸 (DN 100) 10A3481X012
6, 8 x 6, 和 12 x 6 英寸
(DN 150, 200 x 150, 和 300 x 150) 18A2556X022
氟橡胶 (FKM)
1 英寸 (DN 25) 10A7778X012
2 英寸 (DN 50) 10A7779X022
3 英寸 (DN 80) 14A5688X022
4 英寸 (DN 100) 10A3483X012
6, 8 x 6, 和 12 x 6 英寸(DN 150, 200 x 150, 和 300 x 150) 18A2556X032
三元乙丙橡胶 (EPDM)
1 英寸 (DN 25) 10A7777X022
2 英寸 (DN 50) 10A7779X052
3 英寸 (DN 80) 14A5688X082
4 英寸 (DN 100) 10A3481X052
6, 8 x 6, 和 12 x 6 英寸(DN 150, 200 x 150, 和 300 x 150) 18A2556X072
18. 行程指示器刻度盘，塑料
1 英寸(2) (DN 25) 14A6759X012
2 英寸(2) (DN 50) 14A5678X012
3 英寸(2) (DN 80) 14A5662X012
4 英寸 (DN100)
带 2 英寸 (51 毫米) 行程(2) 14A5647X012
带 1-1/2 英寸 (38 毫米) 行程 14A5662X012
6, 8 x 6, 和 12 x 6 英寸 (DN 150, 200 x 150, 和 300 x 150) 14A5647X012
19. 行程指示器防护罩，电镀钢
1 和 2 英寸(2) (DN 25 和 50) 24B1301X012
3, 4, 6, 和 8 x 6 英寸(2)(DN 80, 100, 150, 和 200 x 150) 14A6769X012
20*. 阀塞 O 型圈
腈橡胶 (NBR) (标准)
1 英寸 (DN 25) 14A6981X012
2 英寸 (DN 50) 14A5686X012
3 英寸 (DN 80) 1V326906562
4 英寸 (DN 100) 14A5688X012
6, 8 x 6, 和 12 x 6 英寸(DN 150, 200 x 150, 和 300 x 150) 1K879306992
氟橡胶 (FKM)
1 英寸 (DN 25) 14A8188X012
2 英寸 (DN 50) 14A5686X022
3 英寸 (DN 80) 1V3269X0042
4 英寸 (DN 100) 14A5688X022
6, 8 x 6, 和 12 x 6 英寸(DN 150, 200 x 150, 和 300 x 150) 1V547606382
三元乙丙橡胶 (EPDM)
1 英寸 (DN 25) 14A6981X032
2 英寸 (DN 50) 14A5686X052
3 英寸 (DN 80) 1V3269X0062
4 英寸 (DN 100) 14A5688X082
6, 8 x 6, 和 12 x 6 英寸(DN 150, 200 x 150, 和 300 x 150) 1K8793X0012
21*. 行程指示器组件或指示器堵塞 O 型圈
腈橡胶(2) (NBR)
1 英寸 (DN 25) 10A8931X012
2, 3, 和 4 英寸 (DN 50, 80, 和 100) 10A3800X012
6, 8 x 6, 和 12 x 6 英寸
(DN 150, 200 x 150, 和 300 x 150) 1F262906992
氟橡胶 (FKM)
1 英寸 (DN 25) 10A0811X012
2, 3, 和 4 英寸 (DN 50, 80, 和 100) 1R727606382
6, 8 x 6, 和 12 x 6 英寸
(DN 150, 200 x 150, 和 300 x 150) 1F2629X0012
三元乙丙橡胶 (EPDM)
1 英寸 (DN 25) 10A8931X022
2, 3, 和 4 英寸 (DN 50, 80, 和 100) 10A3800X042
6, 8 x 6, 和 12 x 6 英寸(DN 150, 200 x 150, 和 300 x 150) 1F2629X0032
22.行程指示器法兰螺母电镀钢 14A5693X012
23. E 形环
不锈钢 14A8181X012
1577 钢，热处理 (NACE) 14A8181X022
24.驱动螺杆, 不锈钢 (需 4 个) 1A368228982
25.流量箭头, 不锈钢 1V105938982
26.阀体额定值铭牌，不锈钢 (未显示) - - - - - - - -
27.指示器堵头
钢
1 英寸 (DN 25) 14A6983X012
2 英寸 (DN 50) 14A9684X012
3 英寸 (DN 80) 14A9684X012
4 英寸 (DN 100) 14A9684X012
不锈钢
1 英寸 (DN 25) 14A6983X022
2 英寸 (DN 50) 14A9684X032
3 英寸 (DN 80) 14A9684X032
4 英寸 (DN 100) 14A9684X032
6, 8 x 6, 和 12 x 6 英寸(DN 150, 200 x 150, 和 300 x 150) 14A8178X032
28. 弹簧座
全流通能力阀内件(2)
电镀钢
1 英寸 (DN 25) 14A6982X012
2, 3, 和 4 英寸 (DN 50, 80, 和 100) 15A2206X012
6 和 8 x 6 英寸 (DN 150 和 200 x 150) 14A8177X012
全流通能力阀内件
热处理锻钢 (NACE)
1 英寸 (DN 25) (NACE) 14A6982X022
2, 3, 和 4 英寸 (DN 50, 80, 和 100) (NACE) 15A2206X022
6, 8 x 6,和12x 6英寸(DN 150, 200 x 150,和 300 x 150)(NACE) 14A8177X022
全流通能力阀内件
限流阀内件，热处理
416 不锈钢
2, 3, 和 4 英寸 (DN 50, 80, 和 100) 14A9678X012
6 英寸 (DN 150) 14A9688X012
29. 六角螺母，钢（用于钢阀体) (未显示）
1 英寸 (DN 25) (需 4 个) 1C330635252
2 英寸 (DN 50) (需 8 个) 1A377235252
3 英寸 (DN 80) (需 8 个) 1A376035252
4 英寸 (DN 100) (需 8 个) 1A352035252
6, 8 x 6, 和12 x 6 英寸(DN 150, 200 x 150,和300 x 150) (需12 个) 1A440935252
31.管塞
电镀钢, 适用于所有尺寸 1A767524662
钢 (NACE), 用于2, 3, 或4英寸(DN50, 80, 或100) (NACE) 1A767524012
不锈钢, 用于6,8x6, 和12x6英寸(DN150, 200x150,和300x150) (NACE) 1E8231X0012
32. 行程开关，镀锌钢
(不适用于全开流量组件）
2 英寸 (DN 50)
30% 流通能力 14A9677X012
70% 流通能力 14A9676X012
3 英寸 (DN 80), 40% 流通能力 14A9671X012
4 英寸 (DN 100), 40% 流通能力 14A9670X012
6 英寸 (DN 150), 40% 流通能力 14A9682X012
33.NACE 标签 (未显示) (NACE) 19A6034X012
34.标签线 (未显示) (NACE) 1U7581X0022
35. 配件
所有尺寸 T21104T0012
所有尺寸 (NACE) T21104T0022
36*.备用环 (需 2 个)
所有尺寸 1K786806992
37*.O 型圈
腈橡胶 (NBR) 18B3438X012
氟橡胶 (FKM) 1N430306382
三元乙丙橡胶 (EPDM) 1N4303X0012
