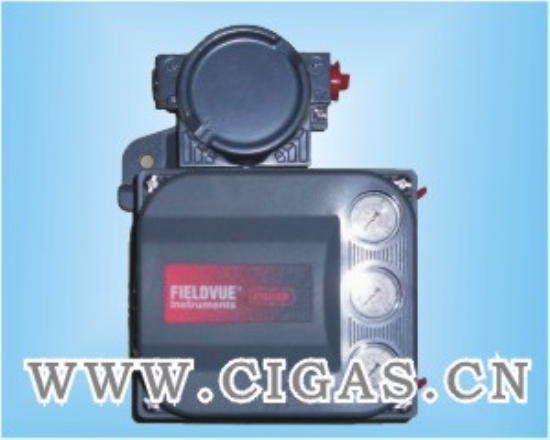

产品名称：美国FISHER DVC6200定位器 费希尔定位器 fisher定位器
关键词： 型号：Fisher DVC6000 DVC6010 DVC6020 DVC6030 品牌：美国FISHER品牌 规格：Fisher DVC6000 DVC6010 DVC6020 DVC6030 价格：0 元/台 浏览次数：7766 次  |
产品详细说明
美国Fisher DVC6000 DVC6010 DVC6020 DVC6030系列智能型电气阀门定位器技术参数：
·HART通信协议
·2线制4-20mA的回路供电
·过载电流保护
·反极性保护
·输出信号范围：0.4bar(6 psi)~9.5bar(140 psi)
·独立线性度：输出范围的±0.5％
温馨提示:美国Fisher DVC6000 DVC6010 DVC6020 DVC6030将在2012年9月份开始停产,将统一由DVC6200代替,我公司备有DVC6200大量现货,欢迎选购!
Fisher FIELDVUE DVC6000智能型电气阀门定位器技术参数
型号
DVC6010 / 6020 / 6030 等
材质
低铜铝合金
品牌
Fisher
连接形式
直接安装
适用介质
空气
压力环境
0.04-0.95Mpa
工作温度
-52-80
作用方式
双作用/单作用
驱动方式
电气
类型(通道位置)
二通式
标准
美标
密封形式
软密封型
Fisher FIELDVUE DVC6000系列数字式阀门控制器可用于单作用或双作用执行机构。
可供选择的配置
DVC6010：用于直通式控制阀 DVC6020：用于旋转式和长行程直通式控制阀 DVC6030：用于纵向旋转式控制阀 DVC6000：系列数字式阀门控制器可以安装在费希尔及其它厂家的旋转式和滑杆式执行机构上远程安装的仪表
DVC6005: 基本单元用于2 英寸管路或墙板安装
DVC6015: 反馈单元应用于直行程阀门
DVC6025: 反馈单元应用于旋转式及长行程直行程阀门
DVC6035: 反馈单元应用于90 度旋转式阀门
DVC6005: 基本单元用于2 英寸管路或墙板安装 DVC6015: 反馈单元应用于直行程阀门 DVC6025: 反馈单元应用于旋转式及长行程直行程阀门 DVC6035: 反馈单元应用于90 度旋转式阀门输入信号
模拟输入信号：4-20 mA直流，标准；分程控制也可提供对模拟量控制，要求在仪表端子处获 得的最小电压必须是10.5伏直流电；对于HART通讯，最小电压是11伏直流电（详见仪表操作手册）
最小控制电流：4.0mA 不致引起微处理器重新启动的最小电流：3.5mA 最大电压：30伏直流电 过载电流保护：输入线路限制了电流，。以防止内部损坏 反极性保护：逆向回路电流不会引起仪表损坏 仪表电源：约8mA时为11-30伏直流电输出信号
为执行机构要求的气动信号，最大可达气源压力的95％ 最小范围：0.4bar(6 psig) 最大范围：9.5bar(140 pisg) 作用方式：■双作用 ■单作用正作用式 ■单作用反作用式气源压力
推荐值：比执行机构要求的最大值高0.3bar(5psig) 最大值：10.3bar(150psig)或执行机构最大压力额定值，取两者中较低者最大输出能力
在1.4bar(20 psig)供气压力下：10.7标准m3/hr(400 scfh) 在5.5bar(80 psig)供气压力下：33.2标准m3/hr(1240 scfh)连接
气源压力：1/4英寸NPT阴螺纹及用于安装67CFR型调压器的集成式安装板 管路：推荐用3/8英寸金属管 排气口（远程排空）：1/4英寸NPT阴螺纹 电气：1/2英寸NPT穿线导管阴螺纹，M20适配器可选阀杆行程
DVC6010：最大 0- 102mm（4英寸）最小0-9.5mm（3/8英寸） DVC6020：最大 0- 606mm(23-7/8英寸)旋转角度（DVC6020和DVC6030）
最小0-50度 最大0-90度安装
为执行机构的直接安装或是远程管道安装、墙板安装而设计。为确保不受气候影响，仪表必须垂直安装
为执行机构的直接安装或是远程管道安装、墙板安装而设计。为确保不受气候影响，仪表必须垂直安装 以便排放积水。
重量
安装在阀门上的仪表:
铝制: 3.5kg（7.7Ibs）
不锈钢: 7.7kg（17Ibs）
安装在阀门上的仪表:
铝制: 3.5kg（7.7Ibs）
不锈钢: 7.7kg（17Ibs）
远程安装的仪表
DVC6005 基本单元: 4.1kg（9Ibs）
DVC6015 反馈单元: 1.3kg（2.9Ibs）
DVC6025 反馈单元: 1.4kg（3.1Ibs）
DVC6035 反馈单元: 0.9kg（2.0Ibs）
DVC6005 基本单元: 4.1kg（9Ibs）
DVC6015 反馈单元: 1.3kg（2.9Ibs）
DVC6025 反馈单元: 1.4kg（3.1Ibs）
DVC6035 反馈单元: 0.9kg（2.0Ibs）
| Item | Fisher DVC6000 Series Instrument Level Capabilities | |||||
| Capability | Diagnostic Level | |||||
| AC | HC | AD | PD | ODV | ||
| 1.1 | Auto Calibration | X | X | X | X | X |
| 1.2 | Burst Communication | X | X | X | X | |
| 1.3 | Custom Characterization | X | X | X | X | X |
| 1.4 | Alerts | X | X | X | X | |
| 1.5 | Step Response, Drive Signal Test & Dynamic Error Band | X | X | X | ||
| 1.6 | Advanced Diagnostics (Valve Signature) | X | X | X | ||
| 1.7 | Performance Tuner | X | X | X | ||
| 1.8 | Travel Control − Pressure Fallback | X | X | X | ||
| 1.9 | Performance Diagnostics | X | X | |||
| 1.10 | Solenoid Valve Testing | X | X | |||
| 1.11 | Lead/Lag Input Filter(1) | X | ||||
Ordering Information(订单信息)1. Actuator type and size（执行器的型号和大小）
1.1 Action：Single / Direct (单作用)
1.2 Action：Double（双作用）
2. Maximum actuator travel or rotation （执行器的最大行程和角度）
3 .Diagnostic Tier Lever (定位器的诊断等级)
3.1 AC Auto-calibrate （自动校准）
3.2 HC Hart Communication（Hart通讯）
3.3 AD Advanced Diagnostics（高级诊断）
3.4 PD Performance Diagnostics (On-Line)性能诊断
4. Options (选项)
4.1. Supply pressure regulator (集成式安装的过滤减压阀)
4.2. Supply and output gauges（输入输出压力表）
4.3. Hart Filte
4.4 Stainless steel housing (不锈钢外壳、基座和接线盒)
4.5 Remote mounting (远距离安装)
以下型号的Fisher 智能定位器本公司均有大量现货供应;
DVC6010-HC-单作用 DVC6010-HC-双作用 DVC6020-HC-单作用/G160B/FM DVC6020-HC-双作用/G160B/FM DVC6030-HC-单作用/G160B/FMFISHER控制阀/定位器/位置变送器/过滤减压阀
