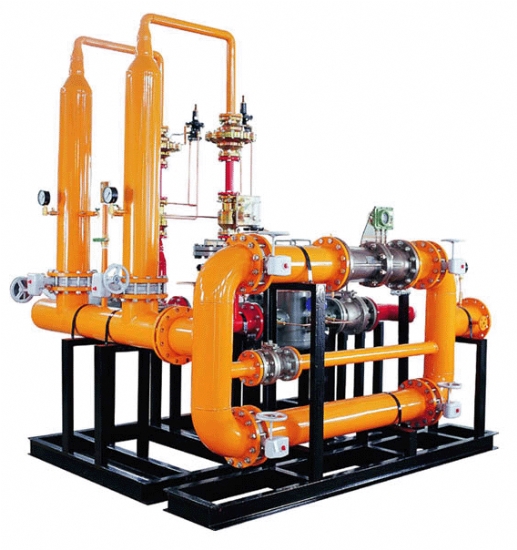

BEST-CNGTYX门站撬装调压箱

点击图片查看原图
产品名称:BEST-CNGTYX门站撬装调压箱
关键词:
型号:BEST-CNGTYX门站撬装调压箱
品牌:深圳贝斯特BEST
规格:CNGTYX门站
价格:0 元/台
浏览次数:2716 次
收藏+分享 |         点击这里给我发消息  点击这里可以给对方发送消息
产品详细说明


一、性能及特点:

       城市门站是自长输管线进入城市管网的关键设备,具有调压、计量、加臭、拌热、分配和远程遥测 / 遥控等功能的调压设备。
1.该系统为标准配置,主、副调压器均采用国际著名品牌的产品。其它零部件均为国产优质产品,实现高质量、高可靠、高精度工作。
2.调压器配备独立式超高 / 低压自动切断装置及安全放散装置,保证随着用气量变化和进出口压力的波动,自动将出口压力值保持在一定范围内。
3.调压站配有独特结构的过滤器,过滤精度达 5 μ M ,另外差压表可反映滤芯肮脏的程度,用户可及时更换滤芯。
4.产品出厂前严格按有关国家标准进行气密性试验及强度试验,其各控制点均按用户要求严格设定,保证用户现场操作简单、方便。

5.城市门站一般采用一用一备、一旁通及二用一备一旁通的结构型式,管路可采用场站式或撬装式。

6.调压站管路结构设计紧凑、合理,尽量达到节省安装空间的效果,进出口方位及尺寸可以根据用户的要求设计,从最大限度上满足用户的实际安装需求


二、超调压工艺:

A.二级调压工艺:首先用高压胶管和快装接头与撬装钢罐车连接,压缩天然气通过球阀和高压切断阀进入一级换热器,在一级换热器 内对气体进行加热,再经过一级调压器减压到1.0-4.0MPa,经过二级换热器加热和二级调压器调压到0.1-0.4MPa,进入流量计进行流量计算,最后对燃气进行加臭,输入中压管网。调压站内的各级气体压力、温度、流量、水的温度、关键阀门的控制和两路之 间的切换均由中控台进行连锁控制。

B.三级调压工艺:首先用高压胶管和快装接头撬装钢罐车连接,压缩天然气通过球阀和高压切断阀进入一级换热器,在一级换热器 内对气体进行加热,再经过一级调压器减压到3.0-7.5MPa,经过二级换热器加热和二级调压器调压到1.6-2.5MPa,再经三级调压到0.1-0.4MPa后进入流量计进行流量计量,最后对燃气进行加臭,输入中压管网。调压站内的各级气体压力、温度、流量、水的温度、关键阀门的控制和两路之间的切换均由中控台进行连锁控制。

C、  超高压调压站
性能参数
适用气质:天然气、城市煤气、液化气、混合气
进口压力:≤5.0MPa、10 MPa       出口压力:≥0.05MPa
使用温度:-20-+70℃           调压精度:±1-±5%
压力等级:PN50、PN100          流量:≤150000Nm³/h

D、 高压调压站
进口压力高于0.6 Mpa的区域调压设备,可分为一级调压和两级调压、高中压调压站。
性能参数
适用气质:天然气、城市煤气、液化气、混合气
进口压力:≤1.6MPa、2.5 MPa       出口压力:≥0.05MPa
使用温度:-20-+70℃           调压精度:±1-±5%
压力等级:PN16、PN25          流量:≤150000Nm³/h




更多内容请访问中国艾默生&费希尔产品技术交流网站(http://www.fishergas.com)
