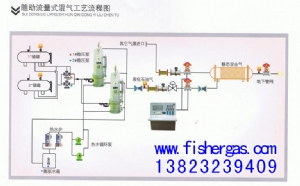

随动流量式混气工艺图
  点击图片查看原图 |
产品名称：随动流量式混气工艺图
关键词：随动流量式混气工艺 带计量煤气站 混气计量煤气站 充分燃烧工艺 节能工艺 流量计量工艺图 汽化器 食品烘烤 零压燃烧 型号：随动流量式混气工艺图 品牌：深圳贝斯特BEST 规格：设计标准施工 价格：0 元/台 浏览次数：2213 次  |
产品详细说明
随动流量式混气机
1． 工作原理：
低热值燃气经稳压后（要求压力损失小的场合也可不调压）以压力P1进入流量计，流量计将经过温压补偿后的标准流量信号远传递至中央控制台上的调节仪及PLC，调节仪依据预先设定的流量比例（如1:1）及低热值燃气的瞬时流量控制防爆电动力调节阀的开度，使稳压后的高热值燃气以高于P1的压力P2对等流量地进入静态混合器中与低热值燃气均匀混合。热值仪及氧分仪对混合后燃气进行连续检测，并将信号反馈至中央控制系统，调节仪依据热值偏差随时微调电动阀的开度，最终将热值稳定在设定点上，氧分仪与热值仪同时对混合气的安全范围进行监控，当参数超标时，中控台会自动关闭切断阀，以确保运行的安全。中央控制台的工业计算机可对站内所有参数进行采集监控、记录、存储及打印，并可用有线及无线方式远传至上位计算机。
2． 技术特点：
- 采用1Cr18Ni9Ti不锈钢波纹板填料，大比表面积，混合效率高。
- 采用流量随动，连续修正调节的方式，混气精度高。
- 系统具有自动跟随用气量变化的特性，在混合器与管网之间无须设置缓冲装置。
- 修正混气比例方便，在仪表上即可实现。
- 内部设有不锈钢旋涡发生器，保证混合均匀度。
- 设有差压表，直观的反映混合器内的清洁程度。
- 设有排放闪和手孔，不锈钢内胆可拆卸，便于维修和清洗。
- 1Cr18Ni9Ti不锈钢外壳，可户外安装。
3． 技术参数：
混气方式： 双气或多气随动流量体积混合
公称直径： DN100~500mm
最大流量： 10000M3/h
设计压力： 0.6Mpa
工作压力： 0.01~0.6Mpa
压力损失： 小于100mmH2O
空隙率： 98.5%
均匀点长度： 小于3~5DN
工作温度： 小于95℃

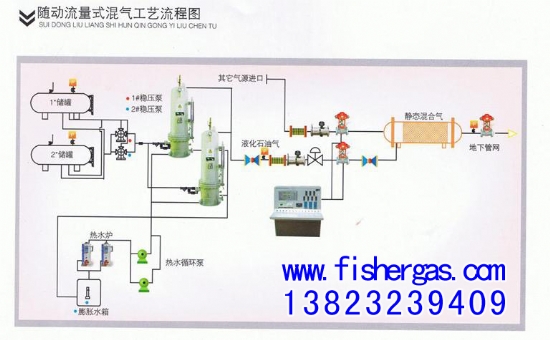

工艺流程设计方案
