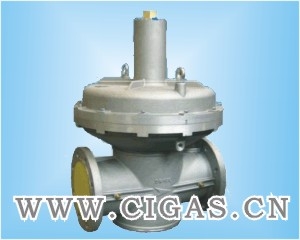

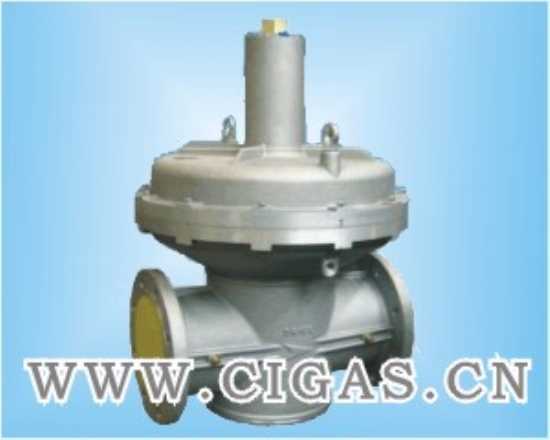

产品名称：意大利Giuliani朱丽安尼FS1B25燃气稳压阀贵龙
关键词：FS1B20,FS1B25,FS1B40,,FS1B50,FS1B80稳压阀，调压阀，燃烧机专配稳压阀，进口贵龙稳压阀 型号：FS1B20,FS1B25,FS1B40,,FS1B50,,FS1B80 品牌：意大利Giuliani朱丽安尼 规格：FS1B20,FS1B25,FS1B40,,FS1B50,,FS1B80 价格：0 元/台 浏览次数：2319 次  |
符合UNI-EN88标准要求（CEE 90/36燃气规程）。
适合用于燃气自动燃烧器的系统安装和工业输配系统。
二、技术参数
进口压力范围P1：P2+30mbar~1bar
出口工作压力P2：最大450mbar（根据弹簧表选用，标配弹簧无颜色标记）。
稳压精度等级和组别：A级2组（A2）。
关闭压力等级：符合UNI-EN88标准要求。
适合燃气：煤气、天然气、液化石油气(LPG)，以及其他非腐蚀气体。
介质温度：-10~60℃
流通阻力：符合UNI-EN88和UNI-EN161标准要求。
操作方式：调节弹簧，无需附加能源（自力式）
结构特点：带进口压力平衡装置；标配设置安全皮膜；内置信号管；快开快关阀口；进出口设取压咀。
材料：
阀体：铝
内件：铝、钢、铜和合成材料。
皮膜和垫片：丁腈橡胶（NBR）。
三、技术特点
带平衡皮膜、工作皮膜和安全皮膜。不需要连接外部的呼吸管，在工作皮膜破裂时，安全皮膜确保不超过30毫升/h的气体漏到外部环境中（符合UNI-EN88之3.3.2款的要求）。
四、压力设定
出口压力设定可以调节设定旋钮（件2）：顺时针旋转压力升高，反时针旋转压力降低。
五、尺寸单位：mm
|
型号 |
接口 |
A |
B |
C |
D |
E |
|
FS1B 20调压阀 |
Rp3/4” |
90 |
55 |
45 |
105 |
35 |
|
FS1B 25调压阀 |
Rp1” |
105 |
65 |
50 |
125 |
40 |
|
FS1B 32调压阀 |
Rp1”1/4 |
185 |
100 |
75 |
170 |
50 |
|
FS1B 40调压阀 |
Rp1”1/2 | |||||
|
FS1B 50调压阀 |
Rp2” |
260 |
135 |
85 |
250 |
65 |
|
FS1B 65调压阀 |
DN65 PN16 |
65 |
185 |
320 |
315 |
340 |
|
FS1B 80调压阀 |
DN80 PN16 |
80 |
200 |
320 |
315 |
340 |
六、安装
稳压器皮膜水平放置（安装在水平管路上）。注意流向与阀体的箭头方向一致。
进口和出口接管安装时务必采用合适的工具，稳压器上盖的弹簧腔不得在安装时承受扭力。
稳压器带内置滤芯时，应离地面保持合适高度，以便滤芯的清洗（滤芯总是位于稳压器的上游部位）。
注意保持连接管路清洁，并且确保管路对齐以避免安装应力。
不要取下带孔的呼吸帽，也不要堵住呼吸帽的孔，否则稳压器不能正常工作。
避免紧挨着墙安装。
安装前务必确保稳压器适合于使用用途。
七、维修
稳压器一般是免维护的。稳压器鼓障后，建议送工厂进行全面检修和测试。
清理过滤器时只需把盖板（件9）打开并更换滤芯（件7）就可。每次清理完过滤器应同时更换垫片（件8）。清理和安装完毕应检查盖板是否漏气。
八、弹簧范围设备mbar
|
型号 |
FS1B 15-20 |
FS1B 25 |
FS1B 32-40 |
FS1B 50 |
FS1B 65D-80D | |
|
弹簧颜色 |
不着色（标准） |
10-25 |
12-24 |
14~30 |
12~30 |
9~25 |
|
红色 |
23-70 |
23-80 |
/ |
/ |
24~70 | |
|
粉红 |
/ |
/ |
28~80 |
28~70 |
60~110 | |
|
棕色 |
/ |
/ |
70~120 |
60~150 |
100~150 | |
|
黄色 |
60-110 |
70-150 |
/ |
/ |
/ | |
|
蓝色 |
100-150 |
150-350 |
100~150 |
150~350 |
150~270 | |
|
白色 |
150-350 |
/ |
150~350 |
/ |
250~450 | |
|
|
1—上盖 |
|
|
DN65-DN80 法兰连接，带内置过滤器 1—上盖 |
稳压器失效状态下流通能力（Q）/压力降(ΔP) 的关系图
“失效状态”是指稳压器处于非正常工作状态。为了得到这种状态，稳压器的调压弹簧被取下，代之以一个垫块塞紧，使得稳压器处于全开状态。
本图用于查找一定量的气体流经稳压器所需的最小压力降。实际上是指气流经过稳压器阀体本身时产生的压力降（大小可以从图中查得）。
该压降可作为稳压器入口压力与设定的出口压力间的差值。
稳压器即使在压降很小的情况下都能有效工作，但压降有一定余量能使稳压器确保一个良好的工作状态。建议实际压降不小于从图中查取的压降大小的2倍。
比重
dv：0.62—天然气
dv：1. —空气
dv：1.56—液化石油气LPG
dv：0.45—城市煤气
