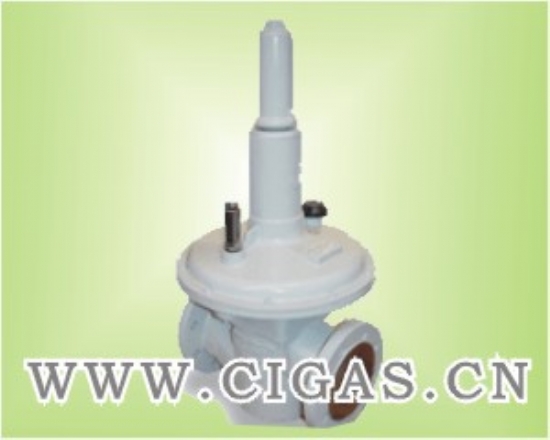

产品名称：英国JEAVONS J123LP减压阀 J123MP燃气调压器 J123HP调压阀
关键词：英国JEAVONS J123LP减压阀 J123MP燃气调压器 J123HP调压阀 elster j123hp减压阀 型号：J123LP减压阀 J123MP燃气调压器 J123HP调压阀 品牌：英国JEAVONS ELSTER 规格：2″、3″、4″ANSI150 价格：0 元/台 浏览次数：2904 次  |
产品详细说明
J123HP是直接作用式工业用调压器，可以通过辅助装置进行调压操作，可做为监控和工作调压器使用。比标准的J123具有更高的出口压力范围。设计符合BGC/PS/E26 (以前的 DIR6) 和 IGE/TD/10标准要求。
J123HP适用于天然气、液化石油气和人工煤气，可水平或垂直安装，为外取压。
二级皮膜的使用使得调压器对压力变化具有高灵敏度。所有产品均带有阀位指示和呼吸孔防尘盖。
J123HP的模块化设计可使其方便地拆卸而不影响管路的正常工作。
J123HP已获得BSI (Notified Body No. 0086)的PED 97/23/EC Modulus B + D 认证。调压器为第四类设备和压力元件。
一、简介
1、 响应速度快。
2、 大皮膜，低压差启动，流量大。
3、 带行程指挥器，特别适应于区域调压和锅炉调压。
二、技术参数
|
进口压力范围
|
4bar |
出口压力范围 |
LP |
10-75mb |
|
MP |
70-345mb | |||
|
HP |
140-1035mb | |||
|
调压精度（RG） |
±5% |
关闭精度 |
10% | |
|
流量 |
26775Nm3/h |
温度范围 |
-20-70℃ | |
|
安装方式 |
水平或垂直 |
材料 |
阀体：铸铁
阀口：不锈钢
阀垫：丁氰合成橡胶
皮膜：加强丁氰合成橡胶 | |
|
适用介质 |
天然气、液化石油气、人工煤气、混合气等 |
连接尺寸 |
2″、3″、4″ANSI150 RF | |
三、尺寸重量及型号
|
尺寸 |
A |
B |
C |
D |
E |
F |
重量（Kg） |
|
50 |
250 |
426 |
83 |
489 |
638 |
－ |
25 |
|
80 |
320 |
426 |
105 |
545 |
694 |
－ |
36 |
|
100 |
350 |
540 |
125 |
－ |
－ |
756 |
80 |
|
尺寸 |
A |
B |
C |
D |
重量（Kg） |
|
50 |
250 |
335 |
83 |
607 |
20 |
|
80 |
320 |
335 |
105 |
663 |
31 |
四、弹簧范围
|
型号 |
弹簧范围 |
DN50和DN80 |
DN100 |
|
颜色 |
颜色 | ||
|
LP |
10－25 |
深蓝/金 |
－ |
|
20－40 |
白 |
红/银 | |
|
35－50 |
白/红 |
红/粉 | |
|
45－75 |
深蓝/黄 |
红/浅绿 | |
|
MP |
70－100 |
深蓝/橙 |
红/深蓝 |
|
100－150 |
深蓝/深绿 |
红/深绿 | |
|
150－200 |
深蓝/浅蓝 |
红/浅蓝 | |
|
200－350 |
深蓝/褐 |
红/褐 | |
|
HP |
140－1035 |
浅绿/浅蓝 |
－ |
五、超压切断弹簧表
流量计算公式（Nm3/h，相对密度SG 0.64）
Q＝K[PO(Pi-Po)]1/2，当(Pi-Po)<1.894
Q＝K Pi/2，当(Pi-Po)>1.894
Pi：进口绝对压力
Po：出口绝对压力
K：流量系数（见下表）
如为其他气体需乘以系数：（0.64/相对密度SG）1/2
|
气体名称 |
相对密度SG |
|
空气 |
1.0 |
|
城市煤气 |
0.5 |
|
丙烷 |
1.53 |
|
丙烷/空气 |
1.2 |
