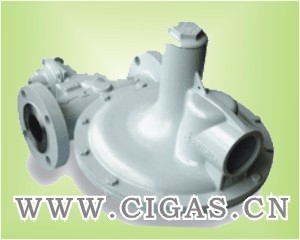

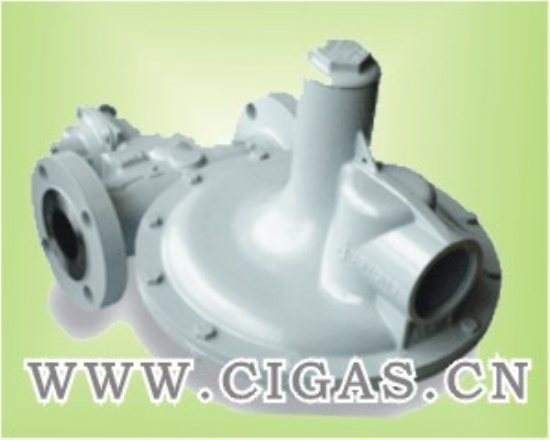

产品名称：英国jeavons J125B调压器 J125B调压阀 J125B减压阀
关键词：英国jeavons J125B调压器 J125B调压阀J125B减压阀 吉翁斯调压器 J125B天然气减压阀ELSTER 型号：j125B 品牌：英国ELSTER jeavons 规格：2″×2″ 价格：0 元/台 浏览次数：1989 次  |
产品详细说明
J125B系列调压器适用于需要精确压力控制和大流量的场合。常用于工业压力调节、计量站和区域分输站等。具有1½” 和2”口径的螺纹连接和50mm口径法兰连接形式。为外取压。
特殊的平衡阀设计可确保对出口压力的控制，许可的入口压力范围可达8.6 bar，同时，可采用最大的口径给出大流量。
J125B可配置全能力或限量放散阀，以及超压切断/欠压切断。
适用于天然气、液化石油气和城市煤气。
符合BGC/PS/E26 & IGE/TD/10标准要求。USSA安全切断阀符合BGES/V9 & DIN3381标准要求。
1½”和2” J125B已获得BSI(Notified Body No. 0086)的PED 97/23/EC Modulus B + D认证。调压器为第四类设备和压力元件
一、简介
1、 平衡阀设计
2、 可选超高、超低压切断阀、放散阀。
3、 出口压力调节范围广。
4、 响应速度快、压力控制精度高。
二、技术参数
|
进口压力范围 |
70mb-8.6bar |
出口压力范围 |
5-350mb |
|
调压精度（RG） |
±5% |
关闭压力（SG） |
10% |
|
流量 |
2772Nm3/h |
温度范围 |
-20-70℃ |
|
阀口尺寸 |
1-1/4″ |
材料 |
阀体：铸铁
阀口：不锈钢
阀垫：丁氰合成橡胶
皮膜：加强丁氰合成橡胶 |
|
适用介质 |
天然气、液化石油气、人工煤气、混合气等 |
连接尺寸 |
2″×2″螺纹连接
DN50×DN50法兰连接 |
三、尺寸重量及型号
|
型号 |
全能力放散FR |
部分能力放散LR |
超压切断OPPS |
欠压切断OPPS |
重量（Kg） | |
|
螺纹 |
法兰 | |||||
|
J125B-S1 |
|
|
|
|
10.4 |
16.5 |
|
J125B-S2 |
√ |
|
|
|
10.4 |
16.5 |
|
J125B-S3 |
|
√ |
|
|
10.4 |
16.5 |
|
J125B-S4 |
|
√ |
|
10.9 |
17 | |
|
J125B-S5 |
|
√ |
√ |
|
10.9 |
17 |
|
J125B-S6 |
√ |
|
|
√ |
10.9 |
17 |
|
J125B-S7 |
|
√ |
|
√ |
10.9 |
17 |
|
J125B-S8 |
√ |
|
√ |
√ |
10.9 |
17 |
|
J125B-S9 |
|
√ |
√ |
√ |
10.9 |
17 |
|
J125B-S10 |
|
|
√ |
|
10.9 |
17 |
|
J125B-S11 |
|
|
|
√ |
10.9 |
17 |
|
J125B-S12 |
|
|
√ |
√ |
10.9 |
17 |
四、出口压力弹簧表
|
压力（mb） |
Part No. |
弹簧颜色 |
|
8.8-15 |
J12509-091 |
红 |
|
14-20 |
J12509-092 |
橙 |
|
21-35 |
J12509-093 |
黄 |
|
36-70 |
J12509-094 |
绿 |
|
69-138 |
J12509-095 |
蓝 |
|
104-173 |
J12509-096 |
灰蓝 |
|
138-207 |
J12509-097 |
灰绿 |
|
207-350 |
J12509-098 |
黑绿 |
五、超压切断弹簧表
|
压力（mb） |
Part No. |
弹簧颜色 |
|
18-60 |
J12506-281 |
黑 |
|
50-80 |
J12506-282 |
橙 |
|
60-110 |
J12506-283 |
红 |
|
100-120 |
J12506-284 |
深绿 |
|
200-350 |
J12506-287 |
黄 |
|
280-500 |
J12506-288 |
白 |
六、欠压切断弹簧表
|
压力（mb） |
Part No. |
弹簧颜色 |
|
8-16 |
J12506-285 |
浅蓝 |
|
16-60 |
J12506-286 |
棕 |
|
60-150 |
J12506-289 |
紫 |
