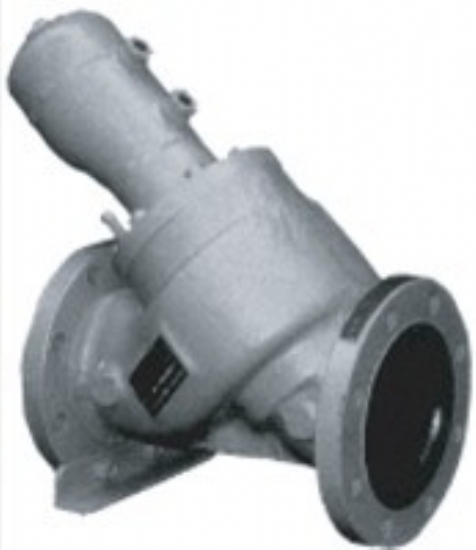

Daniel®762型气载式泄压阀/背压阀

简介

   丹尼尔762型气载式泄压/背压阀专用于调节和控制

工艺管线的最高压力或保持最低背压。该阀门通过了大

型管线复杂工艺条件下的全面测试。实际应用证明：该

阀门性能稳定可靠，对管道水击压力和背压具有良好的

控制能力和泄放能力。762型阀门为氮气直接控制型。

阀体内活塞缸体顶部外侧表面上安装有整体式油箱，在

安装时油箱内填充部分轻质油。氮气压力施加在油封上。

轻质油作为气体和阀门活塞之间的屏障。

设计特点

·  模块化结构

· 无隔膜或填料函

· 线性控制

· 极快的响应速度                                   工作原理

· 正压关断                                             762型阀门为常闭型，当入口压力增加时打开。

· 高流通能力                                               阀门采用平衡活塞操作设计。参考典型安装图（图

· 平衡活塞设计                                             1）。活塞底部（与阀门入口介质接触的一侧） 的

· 无导阀控制                                               压力等量地传递到活塞弹簧侧。当活塞底部的管线

· 可适用肮脏或粘性介质                                     压力大于弹簧侧痰气压力时，活塞上移，推动油箱

· 全尺寸法兰连接                                           内的轻质油使痰气压缩，从而打开阀门。当管线压

                                                             力降到低于氮气压力设定点时，气压推动阀门活塞

阀门流通能力数据                              下移，使阀门关闭并保持关闭状态。阀门打开和关

  闭速度由安装在缸内表面上的单向阀控制。打开速

  度相对不受限制，从而实现阀门的快速打开。关闭

  速度由单向阀门的固定节流孔控制。

关于流通能力和压降信息，请参考DSVALVECv公告“阀门流通能力曲线”。

*Cv为以60F（15.6C）水为介质，阀门全开为基础条件下的流量。

法兰连接/等级（DIN）

温度范围：-20°F到150°F（-29℃到66℃）可选250°F（121℃）

法兰连接/等级（ANSI）

典型应用

A)管线水击压力泄放                          B）背压控制

  用于需要过压保护的管输中。此类应用中，对压         762型是用于最低降压下背压控制的理想产品。

力升高的影响时间至关重要。导阀控制型或传统的    当管线压力超过气压时，阀门打开，并符合压力失

接控制式弹簧偏置型泄压阀的影响时间常常不足      的CV曲线。

以把水击压力限制到所需水平。762型阀门的响应

速度极快，只要泄掉很小的体积，就能把管线压力        最低背压控制要求的典型应用（参考图2）:

降到或低于设定点。图1所示的典型安装示意图适    A)涡轮流量计（参考API第5章）最低背压要求

合于各种管道应用。                              B）管道末端或管道上任一点的上游压力有可能降到

                                          最低要求以下

   导致水击和过压的原因通常有：（1）主管线阀     C)离心泵在出口阀门关闭的情况下启动并保持最高

门非正常关闭； （2）主管线阀门关闭速度太快；    效率运行时对最低背压的要求

（3）泵启动； （4）有反向流时停止泵；（5）管

道增压泵故障。                                  C）旁通压力控制

  另外，下列因素可能成为管道老化的重要因素，      762型阀门要求非常适合于定量泵的旁通控制，以

使管道承受最大水击压力的能力降低。A）管输条    调节泵出口压力。而且，在此类应用中，阀门还可控

件下的液体对管道的磨损；B）管道内外的腐蚀；    制水击保护。（参考图1）

C）水击和振动压力的频率和幅度。
