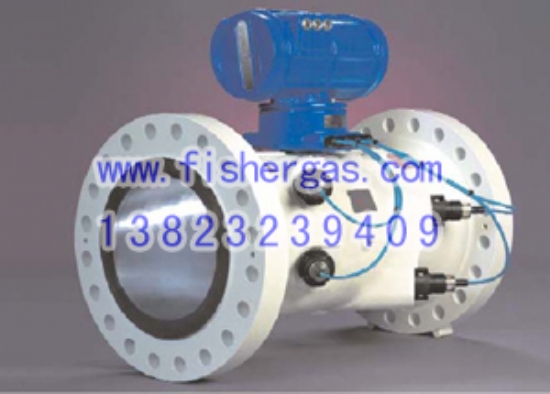

简介:
|
CBM (Condition Based Monitoring) 现场监测诊断功能能够通过流量计操作软件实时显示流量计受脏污影响的情况 , 动态反映流量计运行状况 , 提示需要再标定的时间 , 有效延长再标定周期从而节约运行成本。
丹尼尔超声波流量计的精度受污染物的影响非常小 , 通过 CUI ( 超声波流量计用户操作界面 ) 软件能够周期性自动获取流量计数据并加以分析 , 微小变化较难通过单个数据显示出来 , 可用 CUI 将多个 Excel 数据文件合并成一个文件 , 并形成趋势图 , 以便从图形中识别流量计在长期使用中的微小变化。
|
应用:
|
在 Daniel Mark III 电子单元 CUI 软件的 “高级诊断” 菜单中提供了附加信息用于支持 CBM。
CBM 的五个基本参数
通过对以上五个参数的实时检测诊断, 当脏污物引起仪表显示精度发生变化 , 系统能自动识别。
| |
|
流量计自动获取增益值, 根据介质情况自动增加信号强度至上限, 增益值随压力, 气体流速, 探头受脏污介质影响的情况而变化。 |
信号质量 (Signal Quality)
Daniel 超声波流量计通常有 100% 信号质量, 接近流量计所允许的最大流速时, 信号质量可能会小于 100%, 当流速仅达最高流速的 50% 而信号质量未达 100% 时, 应对流量计进行必要检查。
● 信噪比 (SNR)
通常情况下, 流量计正常工作有较高的信噪比, Daniel 超声波流量计正常工作信噪比大于1000, 低信噪比常常意味着控制阀噪音的存在, 信噪比小于 250 会导致信号质量小于 100%, 在信噪比小于 100 时, 精度会受到影响。
● 流速特性 (Velocity Profile)
流速特性的显示根据流量计声道设计而不同, 剖面系数是流量计受脏污影响的最佳指示器, 对剖面系数的实时监测对保持精度非常重要, 带 CPA 部分阻塞的整流器对精度的影响为 :
|
流速 (fps) |
差值百分比 |
|
60 |
0.22 |
|
40 |
0.19 |
|
20 |
0.17 |
注 : 所有误差为正差, 即流量计在部分阻塞的整流器情况下稍微多计一些流量。
● 声速 (Speed of Sound)
声速计算能帮助辨别探头上是否有异物, 声速受气体组分, 压力和温度的影响, 1 ℉ 引起 SOS 0.17% 的误差, 5 psig 引起 SOS 0.01% 的误差。
Daniel CBD 的高级诊断
涡流为流量计每次计量时传输时间变化的百分比, 由每个声道的平均传输时间和其标准偏差计算得出, 在声道 B 和 C 上涡流为 1-2%, 在声道 A 和 D 上为 2-4%, 通过对涡流的诊断可发现如流量不稳定 , 整流器阻塞 , 管道有沉积物等问题
超声波流量计的 CBM 功能可以减少重新标定的次数, 通过实时监控流量计的运行状况, 设定预报警功能提示流量计是否需要重新标定, 从而科学有效地降低维护成本。
- CBM 可以监测超声波流量计的整体运行状况
-
趋势图更便于识别长期的微小变化趋势及出现的问题
-
剖面系数能准确反映管线脏污情况
-
自动诊断分析和预报警功能可以提示用户何时需要再标定流量计
-
由于脏污介质导致仪表误差曲线偏移 , 诊断软件能够显示污染物的情况
-
通过 CUI 软件能够自动的获取仪表数据并加以分析
-
CUI 软件周期性地采集数据并生成趋势图，帮助确定仪表工作情况
-
当仪表的精度受影响发生细微变化时，系统能够自动识别
|
