一、简述：

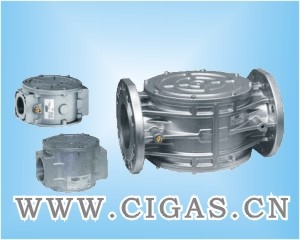

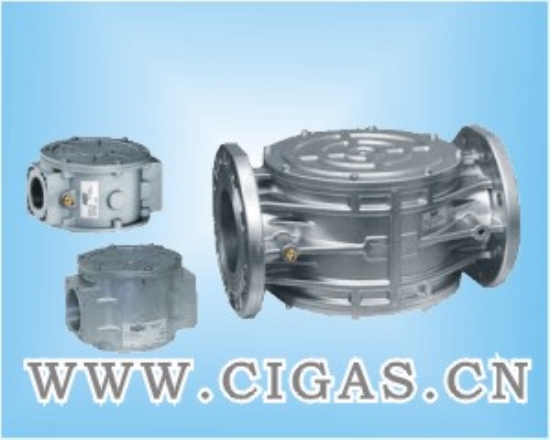

意大利MADAS（马达斯）燃气过滤器允许通过合适的UNI-CIG标准文件进行逆流向上的压力检测。压铸铝的精确制造，在其法兰和螺纹类型的过滤中确保过滤的颗粒极其精确，小于UNI-CIG8042规则要求（50μm）。过滤网是用可洗的合成材料制造的。UNI-CIG8042调节标准要求调压器前要安装一个尺寸适当的过滤器。
二、技术参数：
1． 最高工作压力：2bar-6bar；
2． 等 级：A级（符合欧洲 BS EN126准则）；
3． 第2组：（符合欧洲 BS EN126准则）；
4． 适用介质：城市煤气、天然气、液化石油气等无腐蚀性气体；
5． 适应温度：-15℃-+70℃；
6． 连接方式：螺纹接口（DN15-DN50）符合ISO 7/1标准；
法兰接口（DN65-DN200）符合ISO 7005标准；
7． 公称压力：PN16
三、结构剖析图（一）：
图示（一）： ①固定螺丝 ②固定卡 ③过滤网 ④阀体 ⑤密封垫 ⑥阀盖 ⑦测压口
图示（二）： ① 阀盖 ② O型密封圈 ③ 过滤网 ④ 底盖固定螺丝 ⑤ 底盖
⑥ 狭槽导柱 ⑦ 阀体 ⑧上盖固定螺丝 ⑨ 测压口
图示（三）： ① 固定螺丝 ② 过滤网支撑架 ③ 过滤网 ④ 阀体 ⑤ O型密封圈
⑥ 阀盖 ⑦ 测压口
四、压力损失-流量曲线图：
五、外型尺寸表（mm)：
|
型号 |
口径 |
A |
B |
过滤网面积（mm2） |
|
FM02 |
DN15 |
120 |
72 |
6000 |
|
FM03 |
DN20 |
120 |
72 |
8000 |
|
FM04 |
DN25 |
120 |
72 |
8000 |
|
FM05 |
DN32 |
160 |
87 |
14700 |
|
FM06 |
DN40 |
160 |
87 |
14700 |
|
FM07 |
DN50 |
160 |
110 |
23000 |
|
FF08 |
DN65 |
310 |
208 |
45000 |
|
FF09 |
DN80 |
310 |
208 |
45000 |
|
FF10 |
DN100 |
310 |
247 |
66500 |
|
FF11 |
DN125 |
490 |
295 |
15600 |
|
FF12 |
DN150 |
490 |
295 |
15600 |
|
FF13 |
DN200 |
600 |
420 |
— |
